蝶板可移動軟密封蝶閥介紹

軟密封蝶閥密封副材料為金屬與橡膠，或金屬與聚四氟乙烯（F4）。橡膠密封副加工方便，易于實現密封，能滿足低溫低壓閥門的要求。但是其許用比壓和耐溫性較低，限制了在中溫中壓閥門上的應用。F4密封副的優點是許用比壓大，耐溫高，摩擦系數小。缺點是缺乏回彈性。因此在蝶閥的結構上補償F4的回彈性，就成了提高閥門使用性能的關鍵。

如果蝶板既能旋轉90°，又能沿管道軸向移動，形成必需的密封比壓，就可補償F4軟密封副缺乏回彈性的不足。推動蝶板移動的力為管道中介質的壓力和傳動機構施加的力。所以廠家就設計了蝶板可移動蝶閥（圖1）。

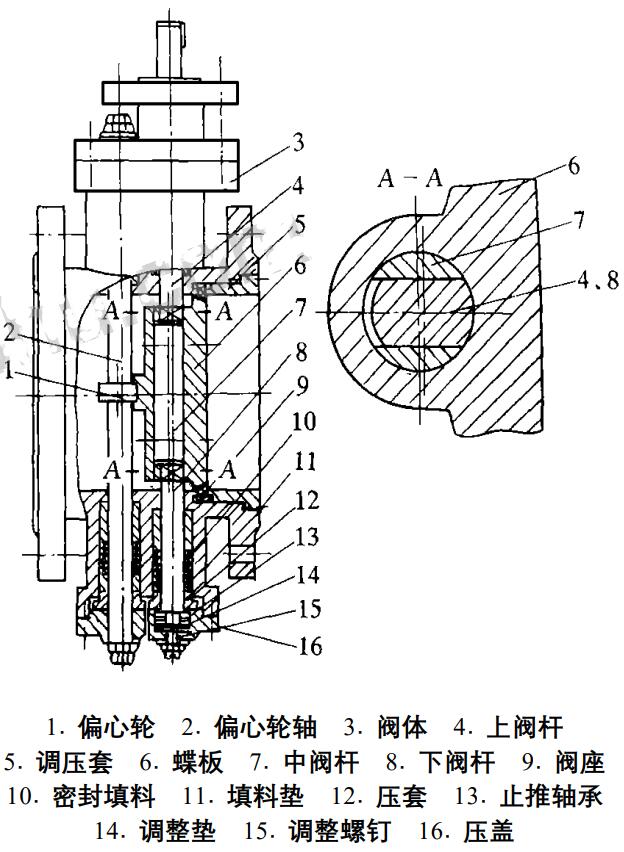

圖1 蝶板可移動軟密封蝶閥

蝶板可移動軟密封蝶閥的上閥桿為主動軸，通過中閥桿帶動蝶板旋轉，使蝶板處于關或開的位置。蝶板的運動不同于一般軟密封蝶閥，既可90°旋轉，又可沿閥座軸向移動（軸向移動時蝶板密封面垂直于閥座中心線）。偏心輪軸帶動偏心輪旋轉，其偏心行程可把蝶板推向閥座，實現管道內介質壓力處于低壓狀態時的密封。當管道內壓力超過偏心輪作用于蝶板上的預緊壓力時，蝶板與偏心輪分離。在介質壓力作用下，蝶板繼續壓向閥座，實現高壓（指設計壓力215或410MPa）狀態下的密封。蝶板上有一與偏心輪作90°旋轉的曲線槽，從而保證蝶板經常處于良好的密封位置。當密封副產生磨損，蝶板在介質壓力的推動下自動實現補償。
